                                        Hochspannungsgeräte für Labor und Physik



Info@franke-iv.de










CHQxxx (CAMAC)
EHQxxx (Eurokassette)
NHQxxx (NIM)
SHQxxx (Desktop PS)
V
HQxxx (VME)

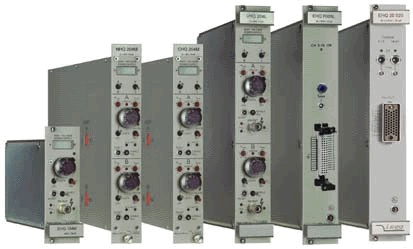

Systemfähige Hochspannungsversorgungen
für Labors in Forschung und Industrie

Diese Produktlinie enthält Hochspannungs-Geräte und -Module mit Ausgangsspannungen bis zu 8 kV mit schaltbarer Polarität  (optional bis zu 10 KV mit fester Polarität ) in unterschiedlichen Gehäuseformen, besonders für den Einsatz im Labor und in der Forschung.
Die Geräte sind ausgezeichnet geeignet für die Spannungsversorgung verschiedenster Typen von Detektoren, Sensoren und anderer Systeme, die eine sehr rauscharme und stabile Hochspannung benötigen.

Hauptmerkmale

- Alle in der Forschung verbreiteten Formate werden angeboten:

- Hochspannungsquellen in den Standards NIM, VME,CAN, CAMAC und in Eurocassetten in 3 oder 6 HE, sowie als Tischgeräte.

- Kein zusätzlicher Soft - und Hardwareaufwand

- Ausgangsspannung mit sehr kleinem Rauschen und geringster Welligkeit

- Für den Betrieb empfindlichster Systeme geeignet

- Kompakte Ausführung

- Hoher Wirkungsgrad

- Hohe Zuverlässigkeit

- Umschaltbare oder feste Polarität

- Überlast- und kurzschlußfeste Ausgänge

- Variable Änderungsgeschwindigkeit der Ausgangsspannung

- Anzeige von Ausgangsspannung und/oder -Strom über
  LCD-Display oder Interface

- Integrierte Schutz- und Überwachungsschaltungen
  Grenzwertüberwachung mittels Hard- und Software, INHIBIT

- Fernsteuerbar über entsprechendes Bus-Interface
  oder mittels analoger Spannungen und damit systemfähig

- erhältlich mit verschiedenen HV-Konnektoren (z.B. SHV, REDEL)



Mit Hilfe neuartiger, patentierter Schaltungsprinzipien in Verbindung mit modernen Fertigungstechnologien (SMT) wurden  kompakte Hochspannungsquellen mit ausgezeichneten technischen Parametern entwickelt und gebaut. Dabei ermöglichen mehrere Baureihen für jede Applikation das geeignete Gerät zu finden. Auf der Grundlage dieser Produkt-Familien entstanden zahlreiche Modifikationen nach Kundenwünschen.



Hochspannungsversorgungen der Baureihe

‘STANDARD‘

Die Baureihe “STANDARD” als Basis für die Produktlinie „Systemfähige Hochspannungsquellen“ wurde für die allgemeinen Anforderungen an Hochspannungs-Versorgungen für Detektoren und andere Meßsysteme aus dem Bereich der Teilchen-Physik entwickelt. Die Auflösung bei den Standard-Modulen in der Strom- und Spannungsmessung beträgt  1 µA bzw. 1 V.

Hochspannungsversorgungen der Baureihe

‘HIGH PRECISION’

Die Baureihe der Hochpräzisionsgeräte “HIGH PRECISION” wurde für Anwendungen, die höchste Stabilität und größte Messgenauigkeit erfordern, entwickelt. Gegenüber der ‘STANDARD Familie sind der Funktionsumfang, die Stabilität der Ausgangsspannung sowie die Genauigkeit und Auflösung der Ausgangsspannungs- und -strommessung wesentlich erhöht worden. Die hochauflösenden Steuerparameter und Messwerte sind bei Benutzung über Interface verfügbar. Spannungsauflösungen von 100 mV (optional 10 mV) und Stromauflösungen von bis zu 100 pA machen diese Spannungsversorgungen gleichzeitig zum Instrument.

Hochspannungsversorgungen der Baureihe

‘NIM-LOW COST’

Im NIM-Format ist außerdem eine LOW COST Version lieferbar. Diese Ausführungen sind ohne serielles Interface, dennoch kann die Ausgangsspannung über analoge Steuer- bzw. Monitorsignale ferngesteuert und überwacht werden.

Vielfältige Modifikationen für Anwendungen in

-    Medizin,

-    Vakuumtechnik,

-    Kern- und Teilchenphysik,

-    Neutronen-Physik,

-    Physik an Synchrotrons etc.

bestätigen die vertrauensvolle Zusammenarbeit mit unseren Kunden.





Manual CHQ High Precsion

     Manual CHQ Standard

     Datenblatt CHQxxx

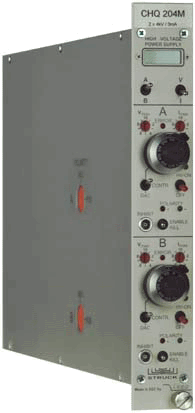

CHQxxx (CAMAC) ...................Hochspannungsmodule in CAMAC

Eigenschaften :

Hochspannungs-Module in 2/25 CAMAC Standard-Kassette
Ausführungen in HIGH PRECISION und STANDARD
1-Kanal- und 2-Kanal-Versionen bei gleichen Abmessungen
LCD Anzeige für Spannung oder Strom
Variable Änderungsgeschwindigkeit der Ausgangsspannung
Umschaltbare Polarität
Integrierte Schutz- und Überwachungsschaltungen
Ausgang überlast- und kurzschlußfest
SHV-Stecker auf der Rückseite
Vollständig über CAMAC-Bus steuerbar


Beschreibung :

Hochspannungsversorgungen der Baureihe 'STANDARD'
Ausgehend von den allgemeinen Anforderungen an Hochspannungs-
Versorgungen für Detektoren und andere Meßsysteme aus dem Bereich
der Hoch-Energie-Physik wurde die Baureihe STANDARD als Grundlage
für die Produktlinie "Systemfähige Hochspannungsquellen" entwickelt.
Die Auflösung bei den Standard-Modulen in der Strom- und
Spannungsmessung beträgt hier 1 µA bzw. 1 V.


Hochspannungsversorgungen der Baureihe 'HIGH PRECISION'
Für Anwendungen, die höchste Stabilität und größte Meßgenauigkeit
erfordern, wurde die Baureihe der Hochpräzisionsgeräte entwickelt.
Gegenüber den Standardgeräten sind der Funktionsumfang, die
Stabilität der Ausgangsspannung sowie die Genauigkeit und
Auflösung der Ausgangsspannungs- und -strommessung
wesentlich erhöht worden. Die hochauflösenden Steuerparameter
und Meßwerte sind bei Benutzung über Interface verfügbar.
Spannungsauflösungen von 100 mV (optional 10 mV) und
Stromauflösungen von bis zu 100 pA machen diese Spannungsver-
sorgungen gleichzeitig zum Instrument.



Top





 Manual EHQ Standard

      Manual EHQ Standard mit CAN

      Datenblatt EHQxxx

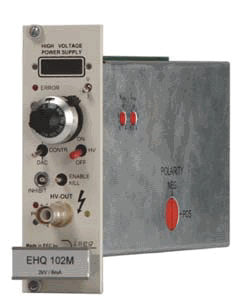

 EHQxxx (Eurokassette) ...................Hochspannungsmodule in 3HE-Eurokassette

Eigenschaften :

Kompaktes Hochspannungs - Modul in 3 HE Eurokassette,
160 mm tief
Spannungs- oder Stromanzeige über LCD
Umschaltbare Polarität
Spannungs- und Strom-Grenzwerte über 10 % Stufenschalter
Ausgang überlast- und kurzschlußfest
in 3 HE Crate integrierbar
über RS232 (optional CAN) oder analoge Spannungen steuerbar



 Top





 Datenblatt NHQxxx

      Manual NHQ High Precision

      Manual NHQ HP CAN

      Manual NHQ Low Cost

      Manual NHQ Standard

      Manual NHQ Stadard CAN

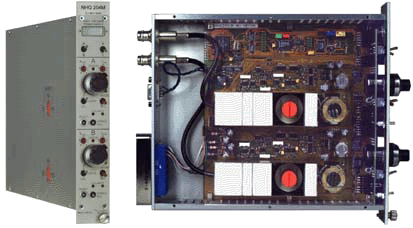

NHQxxx (NIM) ...................Hochspannungsmodule in NIM

Eigenschaften :

Hochspannungs-Module in 1/12 NIM Standard-Kassette
Ausführungen in HIGH PRECISION, STANDARD und LOW COST
1-Kanal- und 2-Kanal-Versionen bei gleichen Abmessungen
LCD Anzeige für Spannung oder Strom
Variable Änderungsgeschwindigkeit der Ausgangsspannung
Umschaltbare Polarität
Integrierte Schutz- und Überwachungsschaltungen
Ausgang überlast- und kurzschlußfest
SHV-Stecker auf der Rückseite
über RS232 (optional CAN) oder analoge Spannungen steuerbar


Beschreibung :

Hochspannungsversorgungen der Baureihe 'STANDARD'
Ausgehend von den allgemeinen Anforderungen an Hochspannungs-
Versorgungen für Detektoren und andere Meßsysteme aus dem Bereich
der Hoch-Energie-Physik wurde die Baureihe STANDARD als Grundlage
für die Produktlinie "Systemfähige Hochspannungsquellen" entwickelt.
Die Auflösung bei den Standard-Modulen in der Strom- und
Spannungsmessung beträgt hier 1 µA bzw. 1 V.


Hochspannungsversorgungen der Baureihe 'HIGH PRECISION'
Für Anwendungen, die höchste Stabilität und größte Meßgenauigkeit
erfordern, wurde die Baureihe der Hochpräzisionsgeräte entwickelt.
Gegenüber den Standardgeräten sind der Funktionsumfang, die
Stabilität der Ausgangsspannung sowie die Genauigkeit und
Auflösung der Ausgangsspannungs- und Strommessung
wesentlich erhöht worden. Die hochauflösenden Steuerparameter
und Meßwerte sind bei Benutzung über Interface verfügbar.
Spannungsauflösungen von 100 mV (optional 10 mV) und
Stromauflösungen von bis zu 100 pA machen diese Spannungsver-
sorgungen gleichzeitig zum Instrument.

Hochspannungsversorgungen der Baureihe 'NIM - LOW COST'
Im NIM-Format ist eine LOW COST Version der Hochspannungsquellen
erhältlich. Dabei wurde auf die Fernsteuerung über Interface verzichtet.
Über analoge Steuer- bzw. Monitorsignale kann die Ausgangsspannung
dennoch ferngesteuert werden.
Vielfältige Modifikationen für Anwendungen in

der Medizin,
der Vakuumtechnik,
der Kern- und Teilchenphysik,
der Neutronen-Physik,
der Physik an Synchrotrons etc.

bestätigen die vertrauensvolle Zusammenarbeit mit unseren Kunden.



Top



 Datenblatt SHQ xxx

 Manual SHQ xxx





SHQxxx (Desktop PS) ...................Hochpräzisions-Hochspannungs-Tischgerät

Eigenschaften :

Präzisions-Hochspannungs-Netzgerät als Tischgerät in 1- u. 2
Kanal-Version
Stabile, präzise Spannung , geringe Restwelligkeit
2-zeilige Anzeige zur gleichzeitigen hochauflösenden Anzeige
von Spannung und Strom
Stromauflösung 1nA, opt. 100pA
Spannungsauflösung 100mV, bis 4 KV opt. 10mV
umschaltbare Polarität
Testgerät z.B. HF Kabel, Reststrommessung
voll fernsteuerbar über RS232- oder CAN-Interface
IEEE Interface in Vorbereitung


Beschreibung :

Die Baureihe SHQxxxx ist eine Tischgeräte-Ausführung, in der alle
Erfahrungen der NIM-, CAMAC-, und VME-Module eingebracht
worden sind.
Darüber hinaus wurden zusätzliche Funktionen implementiert.
Das Gerät hat hervorragende Spezifikationen hinsichtlich Stabilität
und Genauigkeit der Ausgangsspannung. Seine
Eigenschaften
als Meßgerät sind für Strom und Spannung deutlich verbessert.

Die Auflösung der Strommessung kann bis zu 100 pA über LCD-Anzeige
und Interface betragen.
Basierend auf diesen neuen Tischgeräte-Ausführungen stellen wir
neben den
''HIGH PRECISION" - Geräten auch
zwei neue Sonder-Geräte-Versionen vor:
1.) Das Gerät zur automatischen Isolations-Widerstandsmessung
mit der Typenbezeichnung SHQ 106 L-s.
2.) Das Gerät zur vollautomatischen Prüfung von Piezos mit der
Typenbezeichnung SHQ 102 s-1.
Alle Geräte beinhalten ansonsten die bewährten Eigenschaften
wie z.B. Überlast- und Kurzschlußfestigkeit, geringe Restwelligkeit
und geringe Störstrahlung. Alle Gerätevarianten, ob in Ein(1xxx)- oder
Zwei(2xxx)- Kanalausführung sind natürlich mit serieller Schnittstelle
(RS232 oder optional CAN) ausgestattet. Ein IEEE 488 Interface ist in
Vorbereitung.

Top



 Datenblatt VHQ Standard

      Manual VHQ Standard

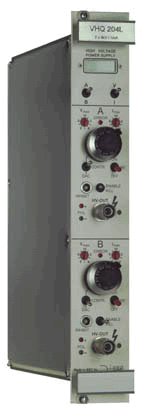

VHQxxx (VME) ...................Hochspannungsmodule in VME

Eigenschaften :

VME-Hochspannungs-Module in 2 Slot-Breite
1-Kanal- und 2-Kanal-Versionen bei gleichen Abmessungen
LCD Anzeige für Spannung oder Strom
Variable Änderungsgeschwindigkeit der Ausgangsspannung
Umschaltbare Polarität
Integrierte Schutz- und Überwachungsschaltungen
Ausgang überlast- und kurzschlußfest
SHV-Stecker auf der Frontseite
Vollständig über VMEbus steuerbar

Ausgehend von den allgemeinen Anforderungen an Hochspannungs-
Versorgungen für Detektoren und andere Meßsysteme aus dem
Bereich der Hoch-Energie-Physik wurde diese Baureihe ab 1995 entwickelt.
Die Auflösung in der Strom- und Spannungsmessung beträgt 1 µA bzw. 1 V.
Auf Basis dieser STANDARD-Module werden vielfältige Modifikationen
entsprechend dem Kundenwunsch durchgeführt.
